String Magnets

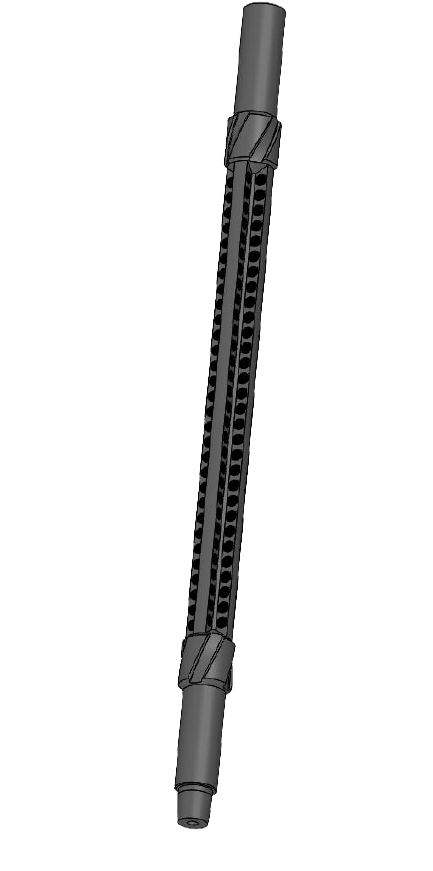

Model IMX 36 23PD
Innomag X-type cleaning magnet for tubing operations.
| Dimensional data | Mechanical properties | Operational data |
|---|---|---|
| Max OD (inch): 3.6 | Body material: AISI 4145 | Flow by area (sq.in): 2.9 |
| Min ID (inch): 0.75 | Sour service resistant: No | Connection: 2 3/8” PAC DSI bxp |
| Fish neck OD (inch): 2.875 | Tensile yield strength (lbs): 210000 | Max rotation (rpm): 150 |
| Length (mm): 1435 | Tensile yield strength (mt): 95 | Swarf capacity (kg): 6 |
| Weight (kg): 40 | Torsional yield strength (ft-lbs): 4700 | Rec’d make-up torque (ft-lbs): 3300 |
| Magnet ribs (ea): 4 |
